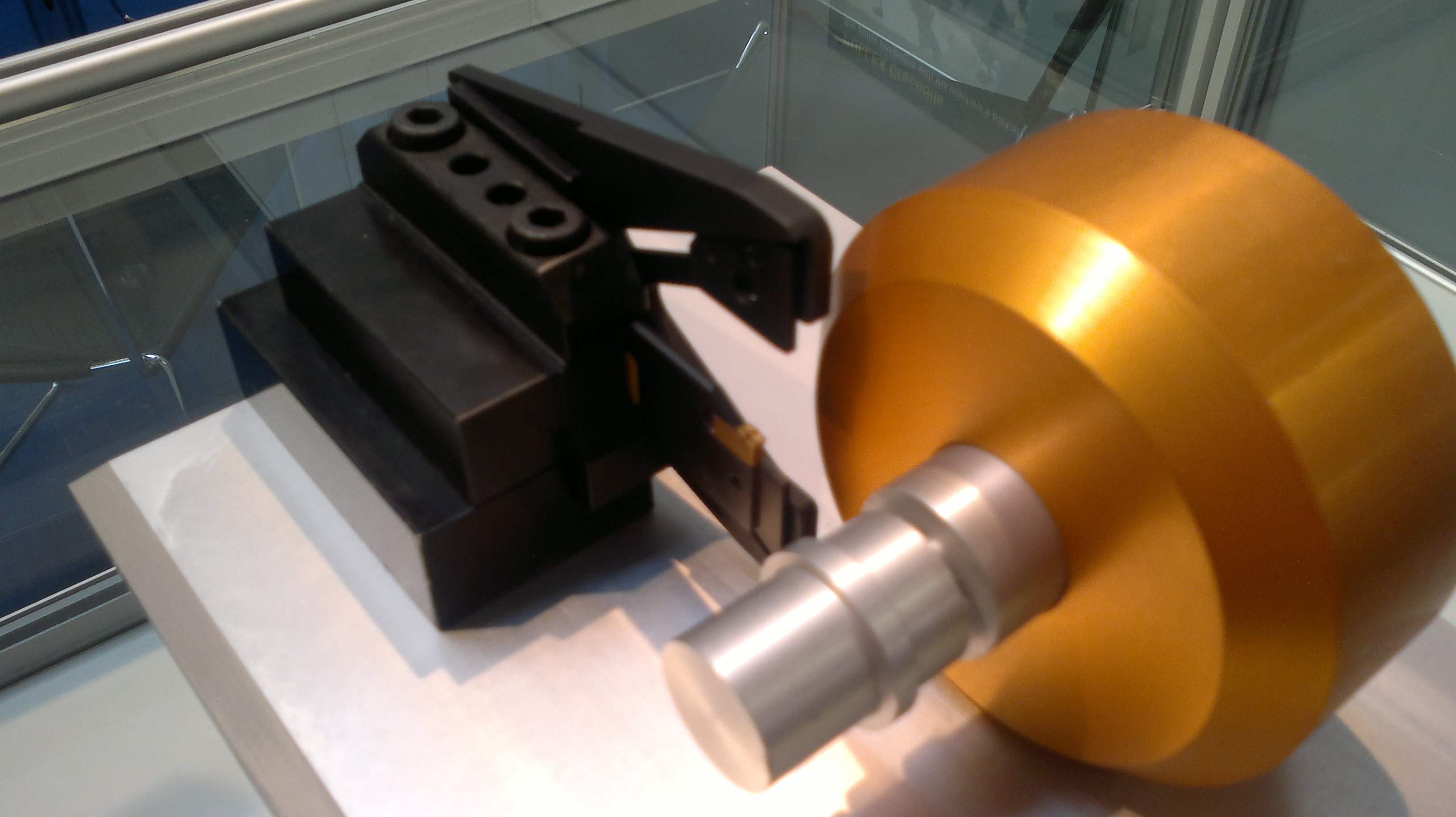

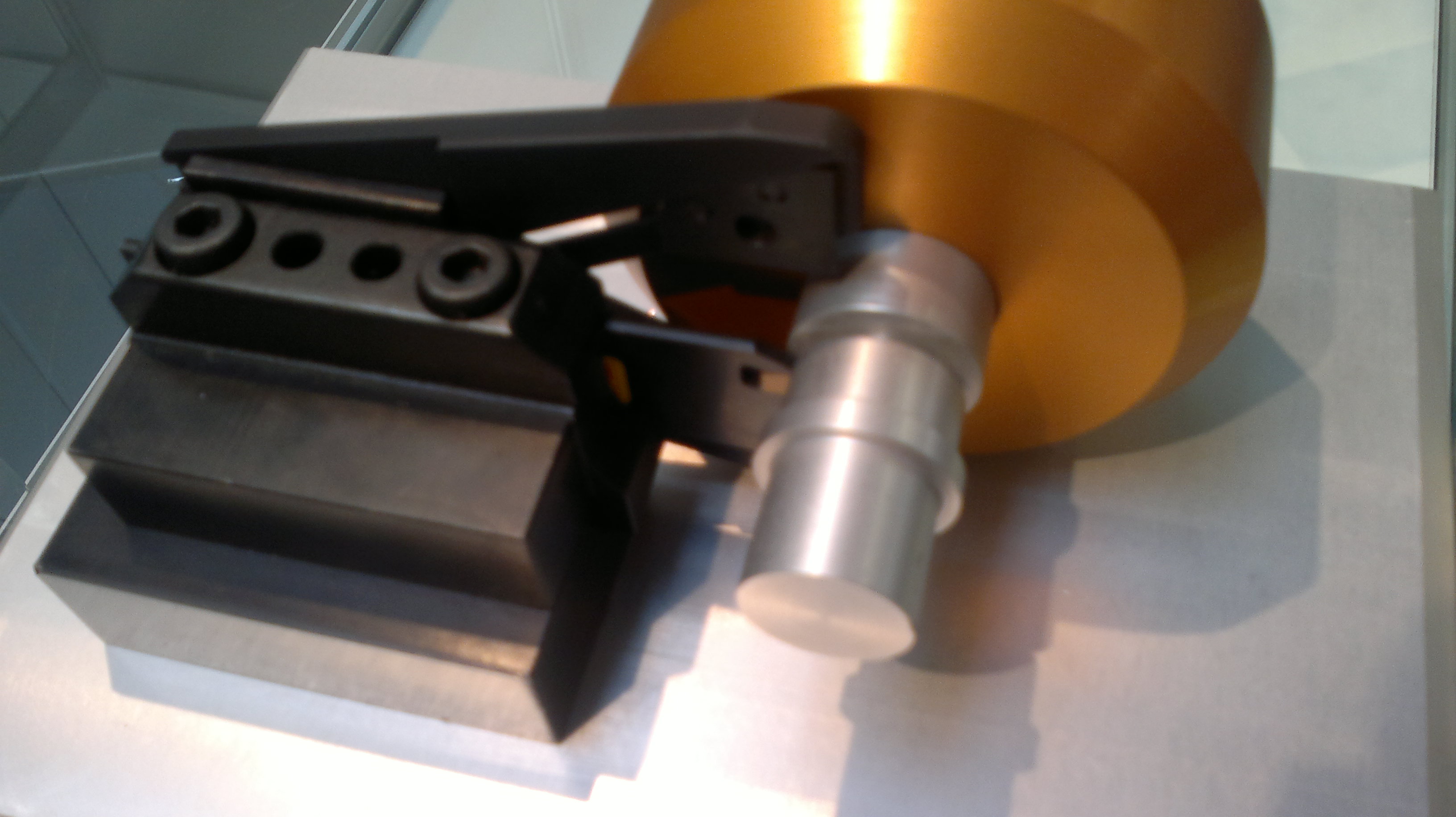

Вытянуть пруток и отрезать одновременно, разве это возможно???   Конечно возможно! Вы хотите, чтобы эта новинка появилась у Вас? ... с помощью вытягивателя прутка («крокодила», далее ВПК), который устанавливается непосредственно в гнездо револьверной головки или через переходник и вытягивает пруток с одновременной отрезкой.
|
|
|
Вы не можете, выполнит работу быстрее, чем при использовании этой революционной новинки ВПК:
• он зажимы пруток мгновенно после отключения и остановки шпинделя;
• он отрезает и вытягивает пруток одновременно для автоматической смены инструмента.
|
ВПК извлекает пруток в течение 1,5-2 секунд, тогда как обычный барпуллер затрачивает на ту же операцию 10-15 секунд. При расчете времени обработки цикла вашего изделия 50 секунд, вы обнаружите, что: • вы можете сохранить один день в неделю, используя ВПК; • это самый выгодный аксессуар для вашего CNC-токарного станка.
Крепеж:
Крепежная пластина устанавливается между резцедержателем инструмента и верхней стороной инструмент. Рама устанавливается на зафиксированную пластину.
Применение лезвия:
Фиксированная пластина соответствует различным размерам и маркам резцедержателей, закреплена на резцедержателе. Рама устанавливается на фиксирующую пластину.
|
|
|
|
|
Регулировка натяжения пластин.
Выдвинуть пластины в пределах углублений (по направлению для стрелок) до желаемого размера в диапазоне 30 мм.
Отрегулируйте пластины по диаметру 0,1 мм до 0,2 мм меньше диаметра прутка.
|

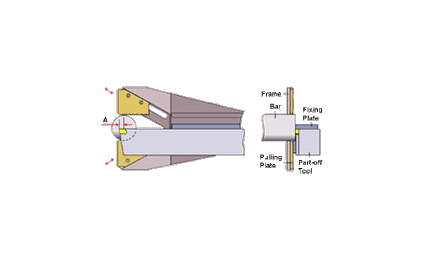

После отключения, шпиндель остановился и ВПК немного продвигается (см. "А") позади центра захвата.

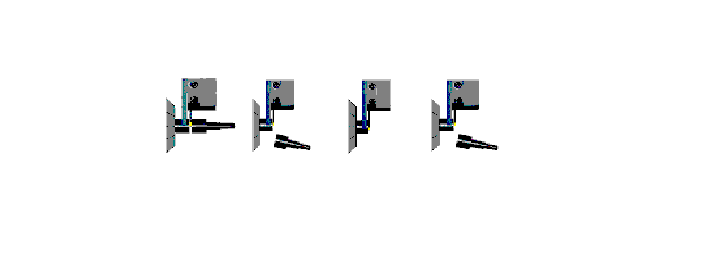

Операционный цикл.
|
|
|
|
|
|
- отрезать;
- после отключения шпиндель остановлен;
- ВПК устанавливается немного позади центра захвата, захват;
- пруток вытащен, пальцы прутка разжаты.
|
Подробно:

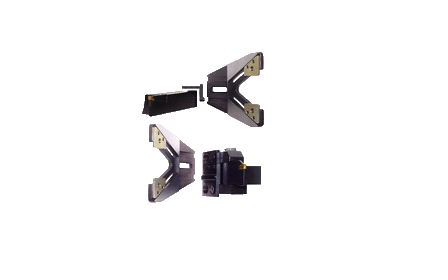

Комплект ВПК состоит из трех наименований:

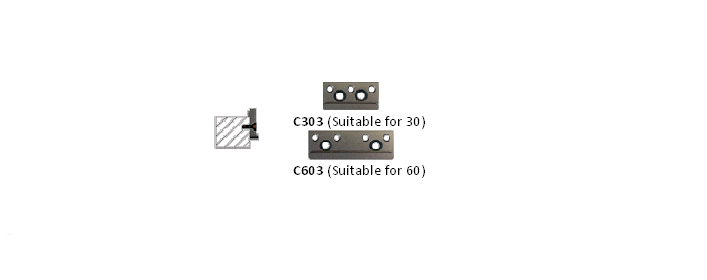

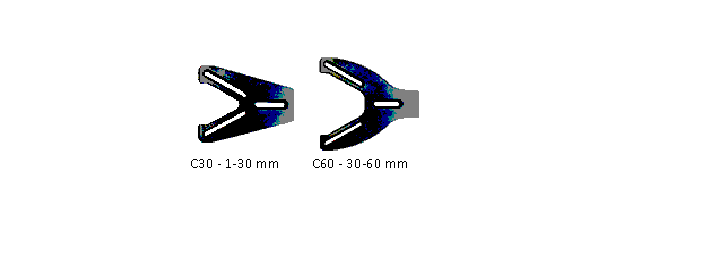

• 1 рама (C30 или C60)

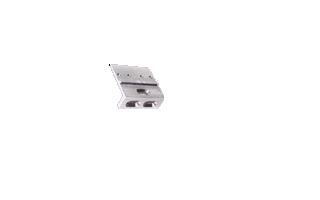

• 1 х фиксирующая пластина (держатель для отрезного резца)

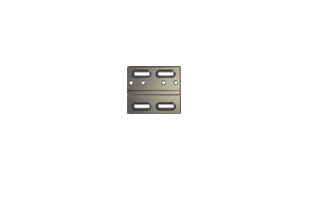

• 1 набор пластин (PFD-1)
|
|
|
Как правильно выбрать фиксирующую пластину для ВПК.
Хвостовик инструмента.
1. При креплении хвостовика инструмента на держатель инструмента Вы должны использовать крепежную пластину.
Когда Вы имеете часть стержня - от инструмента, который будет установлен на владельце инструмента Вы должны использовать пластины установки с гребнем вместе с частью - от инструмента во владельце инструмента.
|
|
|
2. Когда вы имеете отчасти выключенный инструмент квадратного стержня и нет никакого пространства для кромки, вы должны использовать исправляющую пластину без кромки. Это частый случай, взбираясь отчасти выключенный инструмент квадратного стержня непосредственно на башенке.
|
 |
Пластина: 1. Используйте следующие пластины, если Вы используете какого-либо из следующих держателей инструмента:
|
а)
|
- Iscar tool держатель инструмента (for blade 26/21,4)
- Sandvik держатель инструмента (blade 25,9/21,4)
|
type SGTBU-20-5G
type SGTBU-25-5G
type 151.2.202021M
|
|
|
|
C301-A1
|
|
|
|
b)
|
- Iscar держатель инструмента (for blade 32/24,8)
|
type SGTBU-20-6G
type SGTBU-20C-6
type SGTBU-25-6G
type SGTBU-25C-6
|
|
|
|
C601-A1
|
|
|
|
c)
|
- Iscar держатель инструмента (for blade 32/24,8)
-Sandvik держатель инструмента (for blade 31,9/25)
-Mircona держатель инструмента (for blade 32/25)
|
type SGTBU-32-6G
type SGTBU-32-25-6G
type 151.2.3232-25
type TB56C-25-32
type TB56C-32-32
|
|
|
|
C601-A2
|
|
Для других держателей инструмента выберите любую из следующих пластин:
|
a)
|
-державка для отрезной пластины ~26/21,4
|
|
|
|
|
C301
|
|
|
|
b)
|
- державка для отрезной пластины ~32/25
|
|
|
|
|
C601
|
|
|
|
|
|
