Продукция / Вытягиватель прутка (барпуллер) автоматический от СОЖ



Устройство вытягивания-подачи прутка Barpuller модель Grippex II.

ТЕПЕРЬ для разного вида револьверных головок!



для осевой револьверной головки                               для радиальной револьверной головки

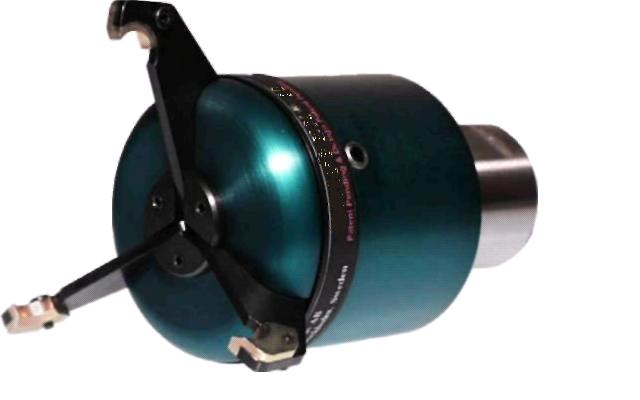

 Barpuller модель Grippex II

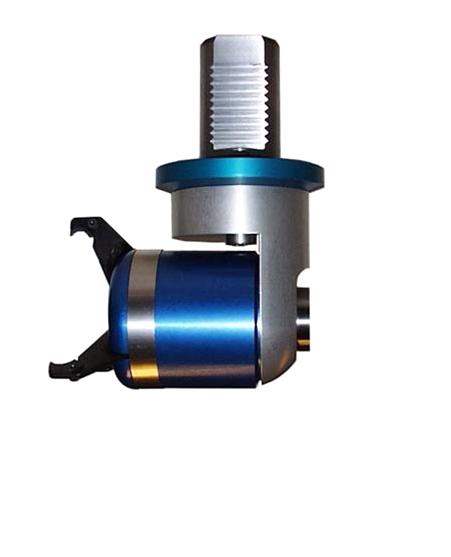

Вытягиватель прутка-радиальный

Технические характеристики:



Возможности



Максимальный диаметр прутка

2-60 мм

3-80 мм

7-105 мм



Хвостовик

Диаметр хвостовика

                              25 мм, 32 мм, 40 мм

Тип крепления хвостовика

VDI 30, VDI 40



Принцип работы:



Устройство подачи прутка (bar puller) устанавливается в инструментальную револьверную головку на посадочное место расточного резца. При подаче охлаждающей жидкости СОЖ через центральный клапан bar puller происходит раскрытие зубцов и последующее перемещение инструментальной головки. При прекращении подачи СОЖ происходит захват прутка  под действием внутренне пружины  bar puller.

                Перемещение прутка контролируется перемещением инструментальной головки (ось Z). После перемещения прутка до необходимого расстояния происходит зажим прутка находящегося в полом шпинделе гидравлического патрона с одной стороны и одновременно происходит подача СОЖ и освобождение захвата зубцов с другой стороны

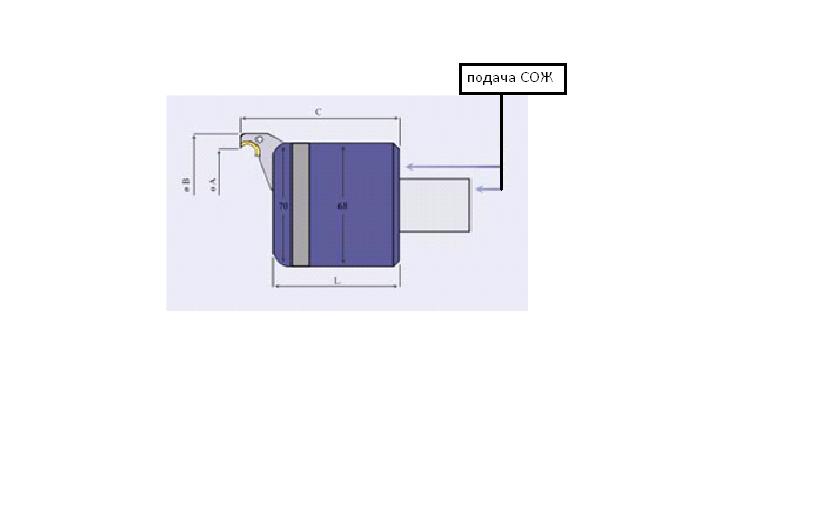

схема Grippex II

Зажимной диаметр прутка

А

В

С

2-60 мм

64 мм

83 мм

89 мм

3-80 мм

83 мм

102 мм

94 мм

7-105 мм

110 мм

129 мм

108 мм



L

Straight shank

Directly fitted on the back plate



71 мм

VDI 30

Back plate VDI  (L+11.80мм)



82,80 мм

VDI 40

Back plate  VDI  (L+12.80мм)



83,80 мм
